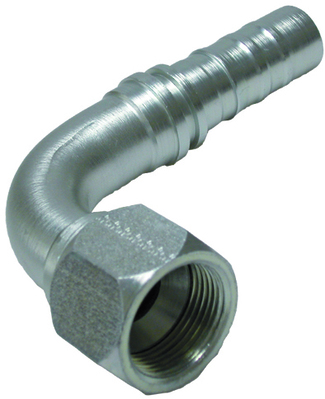

HYDRAULIKSCHLAUCHARMAT. 90Grad
SCHMITTER
WM-Nr.:
468.24.09
Art.-Nr.:
428522547
Gewindemaß: 1 5/16"-12 UN
für Schlauchgröße: 1" Zoll
Bauart: JIC
Durchmesser Nominal (DN): 25
Dash: -16
Gewindeform: zylindrisch
Winkel: 90 °
Abdichtung: Dichtkegelanschluss, 74° Innenkonus
Max. zulässiger Betriebsdruck bar: 280
Länge: 67, 128 mm
HYDRAULIKSCHLAUCHARMAT. 90Grad
Preis- und Verfügbarkeitsanzeige nach Anmeldung.
Hersteller & Informationen
SCHMITTER
WM-Nr.:
468.24.09
Art.-Nr.:
428522547
Gewindemaß: 1 5/16"-12 UN
für Schlauchgröße: 1" Zoll
Bauart: JIC
Durchmesser Nominal (DN): 25
Dash: -16
Gewindeform: zylindrisch
Winkel: 90 °
Abdichtung: Dichtkegelanschluss, 74° Innenkonus
Artikelbeschreibung
Artikelbeschreibung
DKJ-CS 90° (J.I.C.), Dichtkegelanschluss mit 74° Innenkonus, amerikanisches Normgewinde UNF-UN
Technische Details
Technische Details
Attribut
Wert
Gewindemaß
1 5/16"-12 UN
für Schlauchgröße
1" Zoll
Bauart
JIC
Durchmesser Nominal (DN)
25
Dash
-16
Gewindeform
zylindrisch
Winkel
90 °
Abdichtung
Dichtkegelanschluss, 74° Innenkonus
Max. zulässiger Betriebsdruck bar
280
Länge
67 mm128 mm
Schlüsselweite 1
128 mm
Schlüsselweite 2
41 mm
Informationsnummer
Höhe
71 mm
Schlüsselweite
41
Gewinde
G= 1 5/16"-12 UN
Nennweite
25
Abmessung H mm
71
Abmessung K mm
67
Vergleichsnummern
Vergleichsnummern
Marke
Nummern
Sonstige
10403245
